Osat Materiaali
|
O-Ring |
HNBR |
|
Pheumaattinen toimilaite |
Yksinäinen näytelmä |
|
Pieni kevät |
SS304 |
|
Pieni pallo |
SS304 |
|
Yoke |
SS304 |
|
Laipan laippa |
ASTM A351 CF8 |
|
Pakkaus |
Grafiitti |
|
Varren istuin |
304+PTFE |
|
Varsi |
XM-19 |
|
Istuimen rengas |
ASTM A182 F304+Ni55 |
|
Pallo |
ASTM A182 F304+Ni60 |
|
Konepelti |
ASTM A351 CF8 |
|
Tiiviste |
Joustava grafiitti/SS304 |
|
Konepellin mutteri |
ASTM A194 Gr.8 |
|
Konepellin pultti |
ASTM A913 Gr.B8 |
|
Runko |
ASTM A351 CF8 |
Viitestandardi
|
DESIGN STD. |
ISO 17292 |
|
KASVOTUSTEN |
EN558-1 |
|
LAIPAN YKSITYISKOHTA |
GOST 33259/B |
|
INSP. & TESTI. |
GOST 9544 |
|
Sopiva media |
kondensoitunut vesi/heikko happo/heikko alkali/typpi/maakaasu |
Testipaine
|
HYDROSTAATTINEN |
ILMA |
|
|
BODY |
ISTUIN |
ISTUIN |
|
24 |
17.6 |
6 |
Tuotteen yleiskatsaus
-Kaksisuuntainen-
-Anto-blow out -muotoilu
-Fire Safe API607, IS010497 mukainen
-Pultitettu konepelti (ei-pidennetty)
-Karkeus 125-250 AARH
-Material as Sour Service NACE Mr01-75
-Paine-lämpötila ASME B16. 34
-Metallinen istuin
Edistyksellinen suunnittelukonsepti
Edistyksellinen muotoilu antaa tälle pneumaattisille palloventtiileille voiman optimoitu täysreikäinen virtaus ja kaksisuuntainen metallitiiviste. Integroitu -puhalluksenestovarsi ja paloturvallinen-rakenne takaavat korkean käyttöturvallisuuden. Se on NACE MR01-75:n ja tärkeimpien kansainvälisten standardien mukainen, se käyttää korkealuokkaisia korroosionkestäviä materiaaleja- ja yksitoimista pneumaattista ohjausta. Se tarjoaa vakaan tiiviin tiivistyksen ja erinomaisen korroosionesto-suorituskyvyn, ja se mukautuu täydellisesti maakaasuun, heikkoihin happoihin ja emäksiin ja mahdollistaa pitkäaikaisen luotettavan palvelun PN16-teollisuuden olosuhteissa.
Ominaisuudet
Täysi PORTTI -Täysireikäinen rakenne mahdollistaa nesteen kulkemisen venttiilin läpi esteettömästi, mikä vähentää nesteen vastusta ja parantaa putkiston yleistä tehokkuutta.
BI-SUUNTA -Kaksisuuntainen virtausominaisuus mahdollistaa käänteisen asennuksen, mikä lisää putkiston joustavuutta ja alentaa ylläpitokustannuksia.
Anti-puhallussuunnittelu -Estää varren irtoamisen ja laitteiden vaurioitumisen korkeassa paineessa ja lämpötilassa.
Fire Safe, API607, ISO10497 -Säilyttää turvallisen tiiviyden paloonnettomuuksissa ja täyttää teollisuuden paloturvallisuusstandardit.
Materiaali hapan palveluna NACE MR01-75 -Hyväksyy korkeita korroosionesto{0}}materiaaleja ankariin happamiin työolosuhteisiin.
Metallinen istuin -Korkea kovuus ja kulutuskestävyys, sopii monimutkaisille materiaaleille käyttöiän pidentämiseksi.
Venttiilien tiedot
Laaja spesifikaatiosovitus
DN50-metalloitu ruostumaton teräskuula, joka on ruiskutettu Ni60:llä, on ammattimaisesti suunniteltu integroitumaan saumattomasti ja vakaasti monenlaisiin teollisuuden putkistojärjestelmiin. Näitä kestäviä teollisuusventtiilejä käytetään laajalti öljy-, kemian-, lääke- ja prosessiteollisuudessa, ja ne tarjoavat vakaan ja pitkäkestoisen suorituskyvyn samalla kun ne sopivat täydellisesti pieniin ja ahtaisiin asennustiloihin.
Pneumaattinen käyttö – Tehokas ja reagoiva
Tämä automaattinen palloventtiili on varustettu korkealaatuisilla-yksitoimisilla- pneumaattisilla toimilaitteilla, ja se tarjoaa nopeat kytkentänopeudet ja herkän välittömän vastauksen kaukosäätimen signaaleihin. Se mahdollistaa vakaan täyden-prosessiautomaation, mikä vähentää tehokkaasti manuaalisia toimenpiteitä ja työvoimakustannuksia sekä parantaa huomattavasti yleistä toiminnan tehokkuutta ja turvallisuutta nykyaikaisissa teollisissa putkistojärjestelmissä.

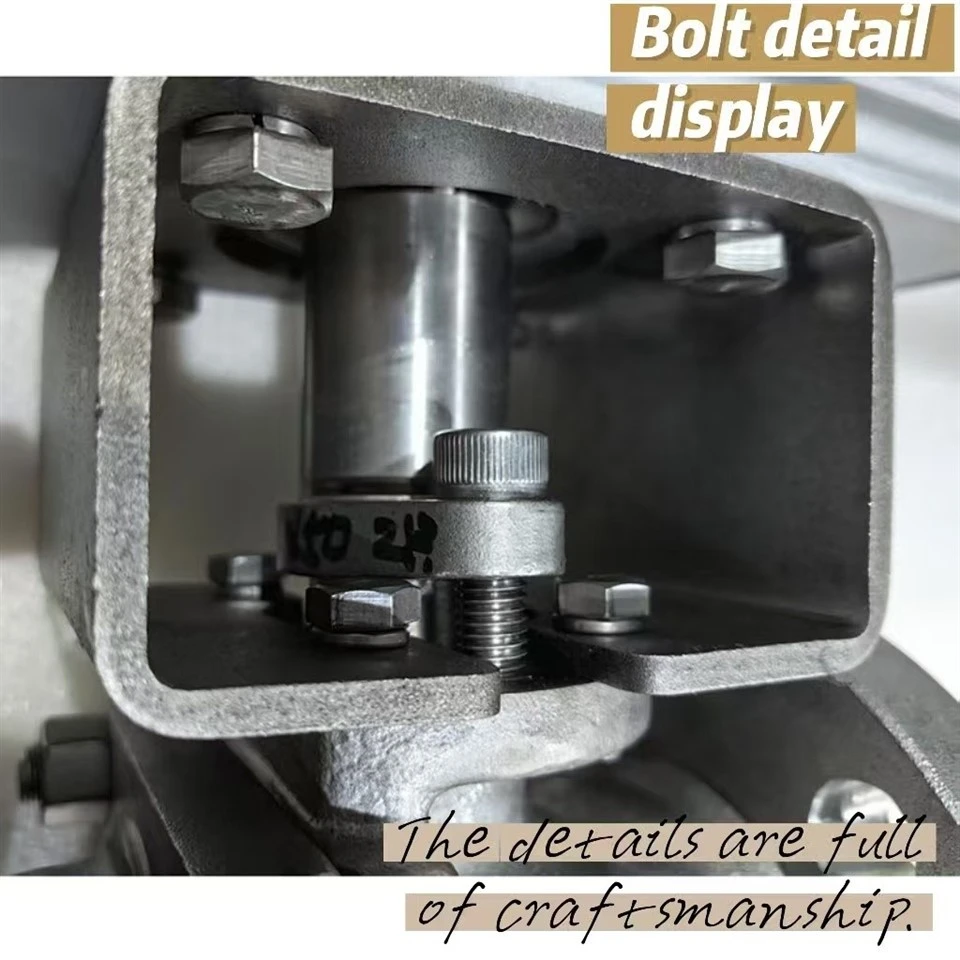

ISO 5211 palloventtiili
Iso 5211 palloventtiiliä käytetään yleisesti markkinoilla olevien pheumaattisten toimilaitteiden yleiseen liittämiseen. Ja kaikki ruuvit ikeen ja toimilaitteen liittämiseen ruostumattomilla teräsruuveilla. Ja varsi käyttää parasta materiaalia ASTM A182 F XM-19, jolla on korkea vetolujuus, erityisesti toimilaitteen nopeaan käyttöön.
Venttiilin tekniset tiedot
Nämä korkealaatuisesta-ruostumattomasta CF8-teräksestä valetut ruostumattomasta teräksestä valmistetut venttiilit yhdistävät DN50-täys-kuulaventtiilin, jonka paineluokitus on PN16, ja luotettavan pneumaattisen toiminnan luoden kompaktin mutta tehokkaan{5}}toimivan palloventtiilin. Se on suunniteltu laippaliitoksilla saumattomasti integroitavaksi teollisuusputkistoon, ja se on täysin esimerkki nykyaikaisten teollisuusventtiilien kestävyydestä, tarkkuudesta ja vakaudesta. Se tarjoaa tasaisen, toistettavan{8}}sammutussuorituskyvyn useissa eri sovelluksissa kemiallisen käsittelyn liukukappaleista farmaseuttisiin apujärjestelmiin, mikä varmistaa luotettavan toiminnan erilaisissa teollisuustilanteissa.
